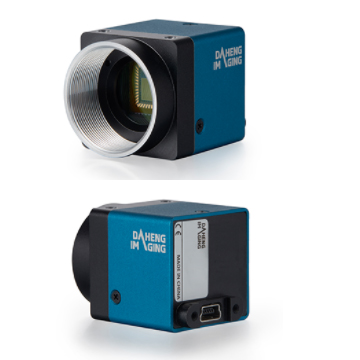

MER-030-120UC-L MER-U-L系列
结构紧凑，小巧轻便，坚固耐用
1/4”全局曝光CCD 传感器
兼容GenICam ™
USB2.0 接口
30 万像素
价格极具竞争力
型号 分辨率 帧率(fps) 传感器 像元尺寸 数据接口 光谱 操作
MER-030-120UC-L 656×492 120 1/4" ICX618 Global shutter CCD 5.6μm USB2.0 彩色
MER-040-60UC-L 752×480 60 1/3" MT9V032 Global shutter CMOS 6.0μm USB2.0 彩色
MER-040-60UM-L 752×480 60 1/3" MT9V032 Global shutter CMOS 6.0μm USB2.0 黑白
MER-125-30UC-L 1292×964 30 1/3" ICX445 Global shutter CCD 3.75μm USB2.0 彩色
MER-130-30UM-L 1280×1024 30 1/1.8" MT9M001 Rolling shutter CMOS 5.2μm USB2.0 黑白
MER-310-12UC-L 2048×1536 12 1/2" MT9T001 Rolling shutter CMOS 3.2μm USB2.0 彩色
MER-500-7UC-L 2592×1944 7 1/2.5" MT9P006 Rolling shutter CMOS 2.2μm USB2.0 彩色
水星 (MER-U-L) 系列数字USB2.0 相机是大恒图像自主研发的成熟的面阵工业数字相机，外形尺寸仅为
29mm×29mm×29mm，对于相机尺寸要求苛刻的用户将会是一个不错的选择。
MER-030-120UC-L 采用全局曝光的Sony ICX618 CCD 感光芯片，通过USB2.0 数据接口进行图像数据
的传输，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。相比MER-
030-120UC 型号产品，MER-030-120UC-L 型号取消了I/O 接口，因此质量更轻更具性价比。
MER-030-120UC-L 性能出色、设计小巧、安装及使用方便，适合各种典型机器视觉应用，如：表面检测、
定位、缺陷检测、测量、OCR、一维码和二维码读取等，也适合各种桌面应用，如显微镜应用、证件拍照等。
功能特性
■ 支持自定义ROI，降低分辨率可提高帧率
■ 增益、曝光时间及白平衡可编程设置
■ 自动增益、自动曝光、自动白平衡
■ 两种工作方式：连续采集 / 软触发采集
■ 可输出闪光灯同步信号实现曝光与补光的精确同步
■ 采集速度级别可调，优化多机同时采集传输
■ 提供硬件加密功能
■ 坚固的全金属外壳和线缆锁紧装置
■ 支持热插拔
■ 支持GenICam ™，可直接连接HALCON、MERLIC、LabVIEW 等第三方软件
■ 符合CE 、RoHS 认证
■ 驱动已针对32bit / 64bit Windows 优化，并支持Linux 操作系统
■ 免费的SDK 和丰富的二次开发实例源码
规格参数
型号 MER-030-120UC-L
品牌 大恒图像
分辨率 656×492
帧率(fps) 120
传感器厂商 Sony
传感器 1/4" ICX618 Global shutter CCD
像元尺寸 5.6μm
像素深度 8 bit，12 bit
数据接口 USB2.0
镜头接口 C，CS
光谱 彩色
图像数据格式 Bayer RG8，Bayer RG12
供电要求 5 VDC
额定功率 < 1.2 W @ 5 VDC
工作温度 0°C ~ +60°C
工作湿度 10% ~ 80%
机械尺寸(W×H×L) 29 mm × 29 mm × 29 mm（不含C接口长度）
重量 40 g
认证及标准 CE，RoHS，GenICam
相关配件
USB2.0 数据线缆
线长可选：3m、4.8m、5m
特性可选：普通、高柔
角度可选：标准、90度转角（上、下、左、右）
相机端接头类型：USB 2.0 Mini B，带锁紧（可选）
主机端接头类型：USB 2.0 Type A
电源
可选：
12V 1.25A 直流稳压电源适配器
12V 2A 直流稳压电源适配器
