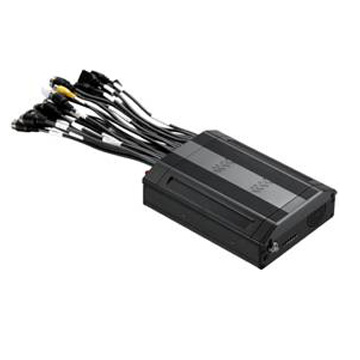

硬盘车载视频监控终端，参考国标GB-T 19056-2012、部标JT/T794-2011标准的要求，依据最新车载视频标准设计，是一款基于嵌入式操作系统，工业级核心高速处理芯片，集3G/4G宽带多媒体无线传输、最大4路DVR高清监控和录像存储、北斗/GPS双模高精度定位和智能系统接入于一体的车载视频监控智能终端。
产品特点：
• 模块化的功能设计，真正集成数字视频存储（Digital Video Record），4G无线传输、卫星定位监控、车辆管理的功能。支持GPS/北斗双模定位，结合CORS系统可实现亚米级卫星精准定位。
• 4路视频输入，2路音频输入，实现车辆全实时，全方位音视频监控和录像。
• 可配置多种3G/4G通讯模块，实现实时视频无线传输。
• 独特设计的硬盘保护装置和独有的文件存储机制，保证大容量存储数据在车载严酷环境下的安全可靠。
• 采用4级硬盘防震保护，采用三层硅胶防护套设计，中间加刚性硬盘盒结构支撑，有效地针对车辆高频震动和低频冲击进行了防护。
• 多媒体视频分析软件，实现音视频、卫星定位轨迹、以及报警和事件的同步回放和分析。
• 内置高品质的TTS文本语音播报功能。
• 可扩展无线WIFI热点，实现车内设备和乘客无线WIFI宽带接入。
功能描述
• 视频功能：采用H.264视频压缩技术，专用流媒体格式，实现4路图像实时监控，4路音频输入，定时记录、事件记录，报警记录功能，最大支持4路960H模拟高清视频采集，图像分辨率960H/D1/Half D1/CIF可选。
• 视频存储：采用大容量机械硬盘存储，使用专利文件格式记录强力纠错功能，适应车载环境视频和数据文件的安全。
• 视频传输功能：通过4G无线网络可以实时传输监控视频，双码流传输，速率可调。还可以上传抓拍和报警图片。
• 视频回放功能：支持4路视频远程实时回放。
• 多媒体分析功能：采用多媒体行驶记录分析软件，可以实现4路视音频同步回放，条件回放、剪辑存储、字符叠加、地理信息和行驶记录叠加功能，事件分析和记录提取功能。
• 车辆监控功能：车辆自动监控定位功能、区域设置、电子围栏功能、GPS里程统计、车辆里程统计、盲区补报功能、轨迹存储功能、基站辅助定位功能。
• 报警功能：紧急报警、停车超时报警、超速报警、超速预警、疲劳驾驶报警、偏离线路报警、掉电、低电报警、GPS故障报警，GPS天线开短路报警等。
• 道路检测功能：实现偏航、分段限速提示与报警，进/出站报告，站点关联控制。
• 语音及通话功能：车载免提电话、远程监听功能、语音提示器功能、TTS文本语音播报功能、语音对讲。
• 云守护功能：支持远程故障诊断和调试，远程自动程序维护，远程参数配置，终端运行统计等远程“云”守护功能。
技术参数
|
硬件特性 |
|
备注 |
|
硬件架构 |
采用双核中心处理芯片，RTKe嵌入式操作系统 |
|
|
通信方式 |
3G/4G |
|
|
可靠性设计 |
电源4重保护、4级看门狗 |
|
|
定位模块 |
支持GPS或北斗+GPS定位模块 |
|
|
外置GPS有源天线，SMA连接器 |
||
|
支持定位天线开路、短路检测 |
||
|
电路板保护 |
三防漆喷涂防护 |
|
|
WIFI |
内置WIFI模块（选配） |
|
|
外置WIFI天线，SSMA连接器(选配） |
||
|
技术规格 |
|
|
|
工作电压范围 |
ACC OFF/ON
|
|
|
工作温度 |
终端-30 ℃ ～ +70 ℃（最低录像工作温度取决于所选用的硬盘温度范围，如选用的硬盘工作温度为-20~+70°C，则终端正常录像的温度为-20~+70°C） |
|
|
存储温度 |
-40 ℃ ～ +85 ℃ |
|
|
极限电压 |
100V/DC |
|
|
工作电流 |
待机主机工作：520mA@12VDC/260mA@24VDC 最大工作电流：3.7A@12VDC/1.7A@24VDC，4路摄像头录像（含电池充电电流） 省电电流：360mA@12VDC/180mA@24VDC，熄火DVR退出工作模式 |
|
|
超低功耗设计 |
支持零功耗待机、支持定时关机、唤醒 |
|
|
备用电池 |
内置7.4V/820mA/h锂电池 |
|
|
超级电容 |
内置超级电容，断电可录像2秒以上 |
|
|
安装方式 |
外装支架安装 |
|
|
外壳材料 |
金属机壳 |
|
|
散热设计 |
内置风扇，超大外壳散热片，内置散热风道 |
|
|
接口 |
|
|
|
音频接口 |
4路音频输入（航空头） 1路音频输出（RCA） |
|
|
视频接口 |
4路视频输入（航空头） 1路视频输出（RCA） |
|
|
数据接口 |
2路RS-232 |
|
|
存储介质 |
2.5寸机械硬盘 |
|
|
信号检测（15入3出） |
3正输入，1负输入，1路断油电输出 |
|
|
图像性能 |
|
|
|
图片格式 |
JPEG、GIF |
|
|
图片分辨率 |
支持QQVGA160×120、QVGA320×240、VGA640×480 支持SQCIF160×120、QCIF176×144、 |
|
|
音视频性能 |
|
|
|
视频压缩标准 |
H.264 |
|
|
图像格式 |
D1/Half D1/CIF/QCIF，可支持4路D1 |
|
|
帧率 |
1-25fps |
