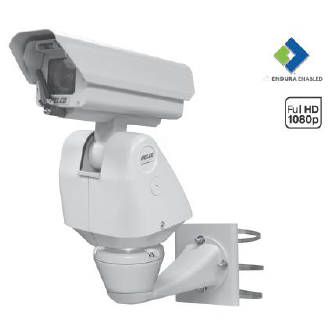

ES31CBW35-5W-XC PELCO高速云台摄像机
ES31CBW35-5W-X PELCO 高速云台摄像机小傲视摄像机
曾广泛应用于高速公路、海关、港口码头、轮船、大型机械等等各行各业，
ES31CBW35-5W-XC 是35倍光学变焦，12倍电子放大使其在350米的半径内看清车牌！在黑白模式下0.00014lux夜视的效果依然出众！
ES31CBW35-5W-XC PELCO 高速云台摄像机
ES31CBW35-5W-X PELCO 高速云台摄像机
ES30C/ES31C 系列定位系统
ESPRIT® 系统带有 IOP 摄像机和雨刷器选件
产品特性
• ***、云台以及带有一体化光学组合器件 (IOP) 的防护罩
• 摄像机功能可编程设置
• 摄像机标题可编程设置
• 屏幕可显示水平方位、垂直角度和变焦倍数
• 自动光圈，手动优先
• 自动聚焦，手动优先
• 交流线锁
• 变速水平转动：0.1° 至 100°/ 秒，成比例水平转动
• 360° 连续水平转动
• 区域屏蔽：允许将*多 8 个区域（区域大小可设置）设置成输出
空白视频
• 垂直转动范围：自水平方向 +33° 至 -83°
• 支持预置定位、自动巡检模式和多种扫描模式
• 低维护设计，无需调整齿轮
 PELCO ES31CBW35-5W-XC 高速云台摄像机（国产） Esprit® 定位系统是一种易于安装的装置，里面集成了接收机、云台、防护罩和一体化光学组合器件 (IOP)。IOP 含有一种自动调焦摄像机和镜头模块，并且具备编程功能。根据监控环境不同，PELCO ES31CBW35-5W-XC 高速云台摄像机（国产）系列提供四种 IOP 摄像机：
• 带红外截止滤光片的昼/ 夜型摄像机（540 TV 扫描线），35X 变焦镜头（35X 光学变焦、12X 数字变焦），且具有电子图像稳定功能
• 带红外截止滤光片的昼/ 夜型摄像机（520 TV 扫描线），24X 变焦镜头（24X 光学变焦、10X 数字变焦）
• 采用低照度 LowLight™ 彩色技术和 22X 变焦镜头（22X 光学变焦、10X 数字变焦）的高分辨率彩色摄像机（470 TV 扫描线）
• 采用低照度 LowLight 彩色技术和 16X 变焦镜头（16X 光学变焦、10X 数字变焦）的高分辨率彩色摄像机（470 TV 扫描线）
粉末涂层和铝结构使 PELCO ES31CBW35-5W-XC 高速云台摄像机（国产）非常适用于室内或室外应用。系统的**工作温度介于 -50° 至 140°F （-45° 至 60°C）。加电两小时后，设备完全除霜，达到 -13°F (-25°C) 后正常工作。PELCO ES31CBW35-5W-XC 高速云台摄像机（国产） 系列包括一个窗口雨刷器。雨刷器和防护罩完全集成，并不妨碍系统的可视范围。可以通过编程设置雨刷的清洗时间间隔，以及在经过一个指定时间后自动关闭。雨刷的结构设计也很方便更换雨刷片。内置的加热器、窗口除霜器/ 除雾器、遮阳罩以及隔热衬垫是 PELCO ES31CBW35-5W-XC 高速云台摄像机（国产） 装置的标准配置。所有型号均还含有一个常开式继电器辅助输出，在关闭前工作两秒。
PELCO ES31CBW35-5W-XC 高速云台摄像机（国产）系列的可变云台水平转动速度范围为 0.1 至 40 度/秒，垂直转动速度为 0.1 至 20 度/ 秒。风速为 50 英里/ 小时，水平预置和增强速度 100 度/ 秒，风速为 90 英里/ 小时，则相应速度为 50 度/ 秒。垂直预置速度是每秒 30 度。ES30C 和 ES31C 具有360 度连续水平转动的能力。垂直转动幅度为 +33 至 -83 度。有
64 个可编程预置位，预置位精度达到 0.25 度。系统的可用输入电压为 24 VAC 或者 120/230 VAC 的可选电源。
PELCO ES31CBW35-5W-XC 高速云台摄像机（国产） 的加电自恢复模式允许用户指定在电源启动时系统执行什么操作。
其他产品特性
• 威慑监控
• 一体化多协议（Coaxitron®、RS-422 Pelco D 和 Pelco P 协议）接收机/ 驱动器
• 通过 Pelco D 协议进行数字定位、变焦控制和反馈信息
• 集成摄像机防护罩
• 可在 90 英里/小时风速下正常工作，能承受*大风速达到 130 英里/小时
• 在风速 50 英里/小时的水平预置速度为 100°/秒，在风速 90 英里/小时时为 50 °/ 秒
• 可变扫描速度（1-40°/ 秒）
• 译码卡支持其它品牌控制器协议
• 易于安装：电气连接快速而简单
• 可选择 24 VAC 或 120/230 VAC
• 满负荷持续工作担保
• 850 nm 和 950 nm 的有效红外照明聚焦算法（仅 24X 和 35X 型号提供）软件/ 硬件
• 64 个带标识的可编程预置位
• 自动、帧和随机扫描
• 可编程上电模式
• 可编程停止位
• 可编程手动限位（平移）
• 可编程自动扫描限位（平移）
• 自动巡检模式
• 比例云台转速
• 8 个区域（区域大小可设置），每个区域可带*多 20 个字符的标识
• 8 个区域（区域大小可设置）可设置为输出空白视频
• 10 英寸一体化防护罩，带预装配 IOP 摄像机
• 遮阳罩、加热器/ 窗口除霜器和隔热衬垫均是标准配置
• 1 个辅助输出
• 一体化雨刷，可编程设置刮擦间隔和关闭时间（ES31C 型号）
电气
输入电压24、120 或 230 VAC， 50/60 赫兹；120/230 VAC 输入，开关可选择
输入电压范围±10%
每个系统的功耗*大 70 VA
加热器和除霜器温控器控制
电气连接在安装位置有两个电源连接端子，两根电源线和一个地线接头；安装处还有一个BNC 头和四根通讯线，用于 RS -422 Pelco D和 Pelco P 协议；两根线做集电极开路辅助输出
Aux  2 2 秒触发集电极开路输出；连接的继电器激励线圈的电压不得超过 32 VDC 和 40mA ；Esprit 和继电器激励线圈间的线长度必须小于 100 英尺（30 米）
视频同轴电缆*大接线距离电缆型号* *大距离
RG59/U 750 英尺（229 米）
RG6/U 1,000 英尺（305 米）
RG11/U 1,500 英尺（457 米）
机械
水平转动        360° 连续水平转动
垂直倾斜        无阻碍 +33° 至 -83°
可变云台速度
水平转动0.1° 至 40°/ 秒变速度运行，100°/ 秒 加速；垂直转动0.1° 至 20°/ 秒变速运行
预设速度   水平转动 100°/ 秒；垂直转动 30°/秒
摄像机安装一体化摄像机安装组件
插销一个链锁，三号不锈钢插销；可使用扣锁 （不提供）固定
常规
结构     压铸铝制板；不锈钢硬件
涂层     灰色聚酯粉末涂层
视窗     0.23 英寸（5.84 毫米）厚，透明高清晰的韧性玻璃 Lexan®
工作温度     连续系统工作温度 -50° 至 122°F （-45° 至50°C）或***高温度为 140°F (60°C)。加电两小时后，设备完全除霜，达到 -13°F (-25°C)后正常工作。
工作环境     在风速 90 mph 时继续工作；能承受的风速可达 130 mph
带以下支架的重量
单位重量                          基座适配器                     墙装支架
标准 带 IOP带雨刷器和 IOP      20 磅（9.0 公斤）            22 磅（9.9 公斤）
                            21 磅（9.5 公斤）           23 磅（10.4 公斤）
运输重量
标准 带 IOP带雨刷器和 IOP      25 磅（11.3 公斤）          28 磅（12.6 公斤）
26 磅（11.7 公斤）          29 磅（13.1 公斤）
认证/ 等级评定/ 砖利
• CE， B 类
• FCC， B 类
• UL/cUL 标准
• C-Tick
• GOST
• 符合 NEMA 类型 4X 和 IP66 标准
• 美国砖利 340,940 和 5,224,675
备用一体化光学组合器件（IOP 摄像机） 模块
下面的 IOP 型号仅是备用品；不能相互交换使用。
ESIOPC16         Esprit高分辨率彩色摄像机和镜头模块，16X，NTSC 制式
ESIOPC16-X       除了PAL 制式外，与 ESIOPC16 一样
ESIOPC22         Esprit高分辨率彩色摄像机和镜头模块，22X，NTSC 制式
ESIOPC22-X       除了PAL 制式外，与 ESIOPC22 一样
ESIOPCBW24      Esprit 高分辨率昼/夜型摄像机和镜头模块，24X， NTSC 制式
ESIOPCBW24-X    除了PAL 制式外，与 ESIOPC24 一样
ESIOPBW35       Esprit 高分辨率昼/夜型摄像机和镜头模块，35X， NTSC 制式
ESIOPBW35-X     除了PAL 制式外，与 ESIOPBW35 一样
可选附件
ES-REPLBLADE-2      2 个替换用雨刷片
ES-REPLBLADE-10    10 个替换用雨刷片
相关产品
IPS-RDPE-2   远程数据端口。24 VAC，墙/ 杆安装视频/数据外接盒。当与 IPS-RMK 配合使用时，允许实地控制/ 编程。（不能上传）
IPS-RMK      远程监视器组件。包括 TFT-LCD 监视器、手持 PDA、电缆和便捷工具包。可以观看摄像机视频、本地 PTZ 控制和系统设置。
TXB系列      译码板支持 AD™ Manchester、Hernis、Bosch®(Philips, Burle)、Sensormatic®、TASS、Vicon™和 NTCIP 协议。
建议使用的安装支架
Esprit系列     包括墙壁、基座、墙角、护墙和支杆安装等。
PM2000/PM2010 带有电缆馈通的基座安装架。用于带有基座适配器板的 Esprit 系统。
建议使用的电源
MCS系列     多路 24 VAC 室内摄像机电源
WCS系列     单路/ 多路 24 VAC 室外摄像机电源
进口常用型号:
ES31CBW35-5W-X     35倍彩色转黑白，220VAC，壁装支架,带雨刷
ES31CBW35-2W-X    35倍彩色转黑白，24VAC，壁装支架，带雨刷
ES31CBW35-5N-X     35倍彩色转黑白，220VAC,基座装，带雨刷
ES31CBW35-2N-X     35倍彩色转黑白，24VAC,基座装，带雨刷
ES31CBW24-5W-X     24倍彩色转黑白，220VAC，壁装支架，带雨刷
ES31CBW24-2W-X     24倍彩色转黑白，24VAC，壁装支架，带雨刷
ES31CBW24-5N-X     24倍彩色转黑白，220VAC,基座装，带雨刷
ES31CBW24-2N-X     24倍彩色转黑白，24VAC,基座装，带雨刷
ES31C22-5W-X       22倍彩色，220VAC，壁装支架，带雨刷
ES31C22-2W-X       22倍彩色，24VAC，壁装支架，带雨刷
ES31C22-5N-X       22倍彩色，220VAC,基座装，带雨刷
ES31C22-2N-X       22倍彩色，24VAC,基座装，带雨刷
国产常用型号:
ES31CBW35-5W-XC     35倍彩色转黑白，220VAC，壁装支架，带雨刷
ES31CBW35-2W-XC     35倍彩色转黑白，24VAC，壁装支架，带雨刷
ES31CBW35-5N-XC     35倍彩色转黑白，220VAC,基座装，带雨刷
ES31CBW35-2N-XC     35倍彩色转黑白，24VAC,基座装，带雨刷
ES31CBW24-5W-XC     24倍彩色转黑白，220VAC，壁装支架，带雨刷
ES31CBW24-2W-XC     24倍彩色转黑白，24VAC，壁装支架，带雨刷
ES31CBW24-5N-XC     24倍彩色转黑白，220VAC,基座装，带雨刷
ES31CBW24-2N-XC     24倍彩色转黑白，24VAC,基座装，带雨刷
ES31C22-5W-XC       22倍彩色，220VAC，壁装支架，带雨刷
ES31C22-2W-XC       22倍彩色，24VAC，壁装支架，带雨刷
ES31C22-5N-XC       22倍彩色，220VAC,基座装，带雨刷
ES31C22-2N-XC       22倍彩色，24VAC,基座装，带雨刷
