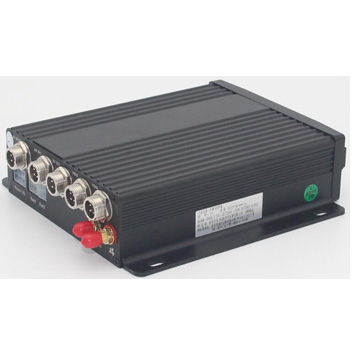

GPS 3G/4G多媒体视频监控终端 YL-F4-4005
3G/4G视频监控终端可实现实时视频监控和传输、双SD卡录像存储、紧急报警等功能的一款多功能型视频监控终端。产品可以适用于各种恶劣车况环境。现已经适配各种网络制式，包括3G/4G网络模式，可选用GPS单模和GPS/BD双模定位。可实现实时视频监控、传输以及视频数据存储，并对视频数据进行提取分析，满足行业法规要求以及各项国标规定。视频监控终端亦可按照需求接入相应车载智能设备，满足客户需求。系统软件结构可灵活支持应用层软件更新，支持后期功能扩展。
功能描述
• 北斗/GPS定位功能
终端可根据时间、距离或外部事件触发提供实时的时间、经度、纬度、速度和方向等定位状态信息，可存储行驶记录仪信息到终端内部，同时通过无线通信方式上传至监控中心；时间和距离的间隔由监控中心设定。
采用北斗卫星定位的终端具有北斗卫星信息采集功能，能够存储或向监控中心上报北斗定位结果及卫星定位模块详细定位数据，包含伪距离、DOP、信噪比、有效卫星数。并可响应监控中心下发的添加北斗信息采集区域和删除北斗信息采集区域两种指令；能够按照监控中心指定的参数设置将当前定位模式和卫星信号覆盖状态信息等详细定位数据存储或上传至监控中心。
• 休眠
终端具有车辆点火、熄火检测功能，当车辆熄火后，终端向监控中心发送车辆熄火信号并自动进入休眠状态；当车辆点火后，终端自动进入正常工作状态。
• 终端管理
终端支持通过无线网络方式实现注册、注销、固件更新、固件参数的修改和查询、终端复位或恢复出厂设置功能。固件更新、参数修改过程中遇到掉电等意外情况时支持自动恢复功能，可保证更新失败时终端能够正常使用。同时固件更新和固件参数修改功能也支持本地（U盘、RS232接口）方式实现。
• 多中心接入
终端支持同时连接两个监控中心，并能获取监控中心下发的信息，终端按设置的时间间隔定期连接设定的监控中心并获取其下发的信息。
• 紧急报警
终端具备紧急按钮接口（选配按钮），当车辆驾驶员遭遇任何威胁车辆和人身安全时，持续按动该按钮2s，即可将求助报警信号发往监控中心，监控中心接到报警信号后可迅速做出反应，由安全部门协助驾驶员尽快脱离危险。
• 超速预警及报警
当终端检测车速超过设定速度，并超过设定的持续时间后，终端将报警信息自动上传至监控中心。监控中心可以对超速预警及报警阀值查询和设置。
• 疲劳驾驶报警
驾驶员连续驾驶时间超过疲劳驾驶时间阈值时触发报警，疲劳驾驶时间阈值可由监控中心远程查询，默认最长连续驾驶时间4小时，最短休息时间20分钟。
• 超时停车报警
平台预设停车超时阀值，车辆停车时间超过预设阀值后主动上报超时停车报警。
• 区域报警
监控中心可预设车辆行驶区域，可根据要求设置进/出区域报警，车辆在驶入或驶出预设区域后，监控中心收到进/出区域报警，并提示管理人员。
• 线路报警
监控中心可预设车辆行驶线路，可根据要求设置进/出线路报警，车辆在驶入或驶出预设线路后，终端会上报进/出线路报警；若车辆在一段时间内持续偏离预设的行车线路时，监控中心收到路线偏离报警，并提示管理人员。
• 主电源掉电报警
当终端检测到主电源断开时，自动上报主电源掉电报警信息至监控中心，提示管理人员及时处理，以保障车辆财物安全。
• 定位（GNSS）天线开路/短路报警
终端如检测到GNSS天线开路、短路等异常时，自动将报警信息上报至监控中心。
• 图像监控
终端通过外接摄像头，实现图像信息采集及存储功能。可拍摄、存储、上传及检索图像信息。终端支持监控中心主动抓拍和超速报警、紧急报警等事件触发上传。图像分辨率支持：320*240、352*288、640*480。
• 云守护功能
支持远程自动程序维护，远程故障诊断和调试，远程参数配置，终端运行统计等“云”守护功能，提高设备安装和维护效率，节省维护时间和成本。
• 3G/4G视频功能
视频功能
采用 H.264视频压缩技术，实现4路视频录像记录功能，图像分辨率WD1/D1/CIF可选。
（1）双SD卡存储
采用双SD卡大容量存储音视频图像，使用专利文件格式记录强力纠错功能，适应车载环境视频和数据文件的安全。
行驶记录仪在车辆点火的情况下开始视频录制存储，同时存储音频数据和行车记录仪状态数据，当需要查看时，使用我司提供的专用软件即可播放SD卡中的历史数据，并且地图上同步显示行车轨迹和状态。
（2）断电视频保护
车辆运行过程中出现碰撞导致车辆供电出现故障，设备处于主电掉电状态下，设备能使用设备中的超级电容电量延时录像3s到5s视频，确保当时缓存视频不丢失。
多媒体分析功能
采用多媒体行驶记录分析软件，可以实现图像同步回放，条件回放、剪辑存储、字符叠加、地理信息和行驶记录叠加功能，事件分析和记录提取功能。
录音功能
内置录音功能，实现录音存储和传输。
视频实时传输功能
通过3G/4G无线网络实时传输监控视频，使用双码流技术，速率可调，实现对车辆情况的实时监控。
历史视频下载
终端支持历史视频查询及下载功能。可以通过我公司视频控件，对终端SD卡中的历史视频进行查询、播放和下载。
技术参数
硬件特性
硬件架构
独有的双核构造工业级芯片架构
通信方式
WCDMA、EVDO、TD-SCDMA、FDD-LTE、TDD-LTE可选
可靠性设计
电源4重保护、4级看门狗
电路板保护
环保三防硅胶防护
DVR性能
视频输入
4路视频输入，航空接口
视频输出
1路视频输出
图像压缩标准
支持H.264 Baseline/Main/High Profile Level4.2编解码
图像格式
CIF、HalfD1、D1可选
帧率、码率
1-25fps可调 32K~20M Bit/s
音频输入
2路音频输入
音频输出
1路音频输出
音频编码格式
支持AMR、G711、G726、ADPCM等编码
存储方式
支持两张最大容量为128G的SD卡
摄像头电源
航空接口内置可控12V输出
接口性能
车辆检测接口
3路输入接口（点火、自定义负输入、自定义正输入)
输出接口
1路低电平输出：250 mA @ DC 12V
通讯接口
2路后置RS232接口（带DC5V电源输出）
技术规格
工作电压
9～36 V/DC
极限电压
100V/DC
电瓶保护电压
8.5V /@12V ，17V/@24V
电源抗反接电压
≥100V
平均工作电流
平均工作电流：280mA@24V（外设不供电）
最大工作电流：810mA@24V（4路摄像头工作且夜视灯打开）
温度特性
工作温度-30 ℃ ～ +70 ℃
存储温度-40 ℃ ～ +90 ℃
湿度
5％ ～ 95％ 无冷凝
外形尺寸
165×147.2×41.3mm (L x W x H)
外壳材料
面板工业塑料，铝合金机壳
