GPRS、SMS双通道、车载定位器 车载卫星定位终端
基于国际最新工业级芯片架构产品，双核构造，功能强大；
• GPRS、SMS双通道，TCP和UDP双模式工作；
• 卫星反射波定位，基站辅助定位，防遮拦能力强，减少盲区；
• 产品三防设计，电源4重保护，4级“看门狗”；
• 功耗低，省电模式<15mA，内置大容量备用电池；
• 工作电源电压达60V，更适用于国内工况较差的车辆；
• SIM卡防拆报警功能；
• 结构精巧，体积减小到72x55x24mm。安装非常简单，接上电源和天线即可；
• 终端可以远程升级，维护简单。
• 信号检测和控制（6路信号传感器、8种车辆状态检测、智能及强制断油电控制。）
6 路信号传感器：紧急按钮、点火输入、自定义正 1 输入、电瓶电量低检测、主机掉电由后备电池供电、电瓶拆除检测。8 种车辆状态检测：点火、自定义正 1 输入、断油电、看守、电瓶电量低检测、主机掉电由后备电池供电、电瓶拆除检测、车辆超速。智能及强制断油电控制：根据车辆打火状态和行驶速度状态对车辆实施可控性油电路控。
• 车辆报警功能（6路信号传感器、8种车辆状态检测、智能及强制断油电控制。）
15种报警类型：紧急报警、看守报警、电瓶拆除报警、电瓶电量低报警、禁止驶入越界报警、禁止驶出越界报警、道路检测偏离报警、道路检测超速报警、道路检测通过时间上限报警、道路检测通过时间下限报警、超速报警、低速报警、疲劳驾驶报警、卫星信号接收机故障报警、自定义正 1 输入触发报警。
3种报警方式（通信协议有关）：管理中心短信报警、GPRS 报警、手机自助报警。
• 车辆监控功能
车辆自动监控功能、108个区域设置、电子围栏功能、GPS里程统计、盲区补报功能、轨迹存储功能、基站辅助定位功能。
• 道路检测功能
8条道路检测数据、道路检测运算、道路检测偏离报警、道路检测超速报警、进/出站报告、通过时间上/下限报警、站点关联控制。终端同时支持8条不同道路信息数据检测功能， 线路属性包含：超速阀值，偏航道路宽度，以及相关线路上的进出站检测等信息。
• 多中心、多信道
持双IP连接，可向2个不同管理中心IP发送信息，短信主、辅双监控中心号码（和通信协议相关）。GPRS/短信（命令、数据）同时并行，终端同时支持TCP和UDP方式。
• 远程控制
丰富的命令集，各种功能均可通过命令打开/关闭，各种参数均可空中设定，主机程序支持远程下载，用户在线升级更新时无需到现场即可完成程序更新，提高效率，节省时间。
• 保护功能
（1）省电模式：车辆熄火后，终端省电模式工作电流降至15mA@12V。
（2）电瓶过放电保护功能：电瓶电压过低时（10.5V），切换到备电供电。
（3）过压保护：超过极限电压（60V）立即切断外部电路保护终端。

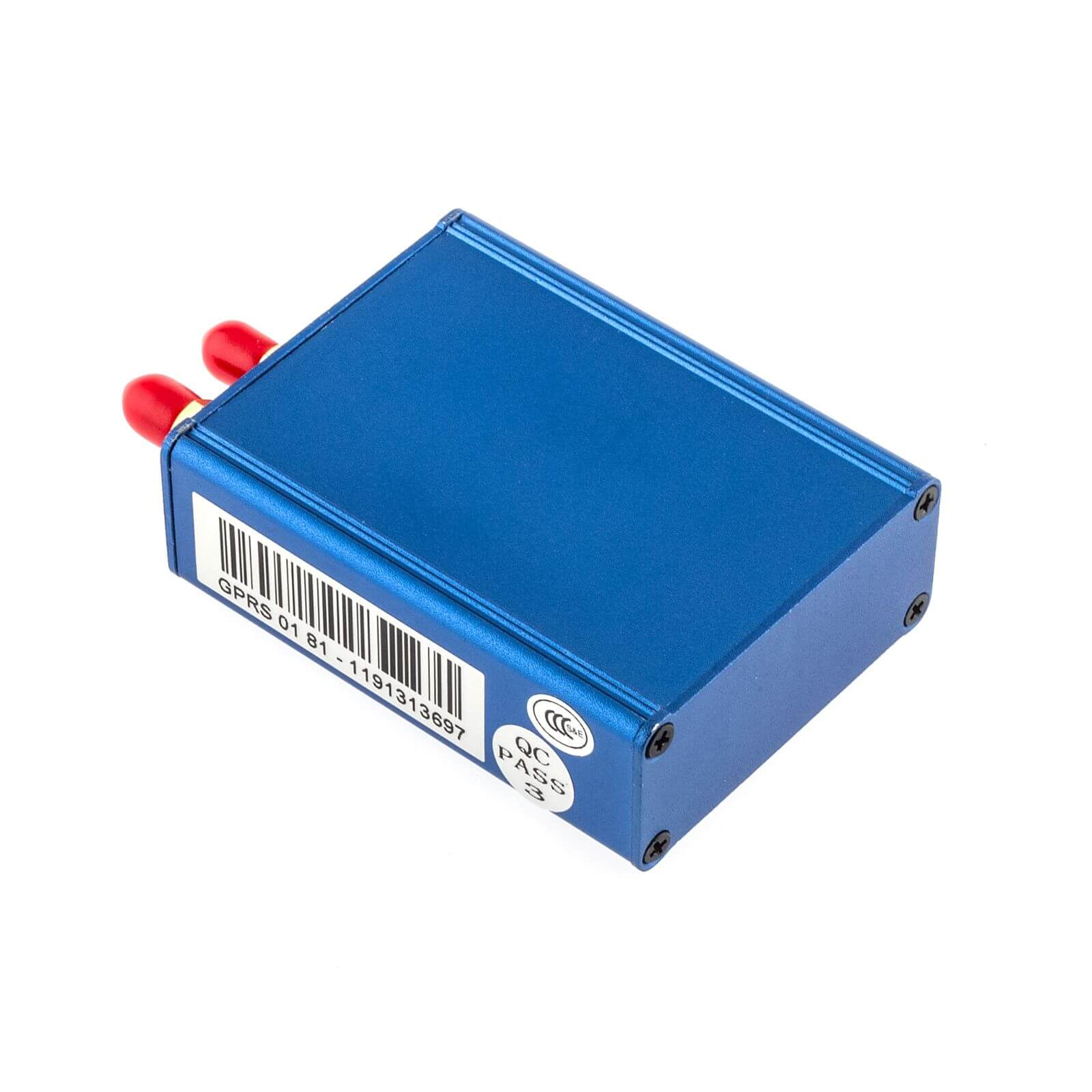

小精灵车载卫星定位终端 B3
专业设计用于跟踪定位的终端、体积小巧、接线简单、具备GPRS、SMS双通道、定位、追踪、远程油电控制、道路检测，紧急报警等功能，功耗更低（省电模式<15mA），秉承经典蓝精灵终端设计精华， 是体积最小的基本型卫星定位终端。
|
硬件特性 |
|
|
硬件架构 |
采用双核中心处理芯片 |
|
通信模组 |
GPRS、SMS双通道模组 |
|
可靠性设计 |
电源4重保护、4级看门狗 |
|
电路板保护 |
三防漆喷涂防护 |
|
技术规格 |
|
|
工作电压 |
10～60 V/DC |
|
极限电压 |
100V/DC |
|
电瓶保护电压 |
低端：10.5V（12V 电瓶）高端：60V |
|
电源抗反接电压 |
≥100V |
|
平均工作电流 |
65mA DC 12V |
|
省电模式 |
＜15mA DC 12V |
|
备用电池 |
工作3小时 |
|
外形尺寸 |
72x 55 x 24 mm (L x W x H) |
|
外壳材料 |
铝合金 |
|
主机重量 |
0.16kg净重 |
|
接口 |
|
|
定位天线 |
SMA接口：－26dB |
|
通讯天线 |
SMA接口：－3dB |
|
输入接口 |
1路点火检测：7~60VDC，1路高电平触发：7~60VDC |
|
输出接口 |
1路低电平：500mA 12VDC |
|
数据接口 |
1路TTL串口 |
|
环境特性 |
|
|
温度特性 |
工作温度-20 ℃ ～ +70 ℃ 存储温度-40 ℃ ～ +85 ℃ |
|
湿度 |
5％ ～ 95％ 无冷凝 |
|
卫星定位性能 |
|
|
跟踪灵敏度 |
－159dBm |
|
定位时间 |
冷启动小于34秒；热启动小于3.5秒；温启动小于33秒，重捕获时间1.0秒 |
|
定位精度 |
10米 2D RMS |
|
速度精度 |
0.1米/秒 |
|
基站定位精度 |
100米 |
|
GSM/GPRS性能 |
|
|
频率 |
EGSM900/GSM1800 |
|
发射功率 |
EGSM900：CLASS4(2W)，GSM1800：CLASS1(1W) |
|
GPRS |
GPRS multi-slot class8－class 10 |
|
数据存储 |
|
|
轨迹记录存储 |
10,000条轨迹记录存储 |
|
盲区补报缓存 |
缓存500条（点）定位信息 |
|
道路检测存储 |
可设置8条道路数据，每条道路可由1023条折线段256个站点组成 |
|
属性区域存储 |
可设置108个矩形区域（其中可设置20个多边形区域） |
